- ➔ COMPACT ONTWERP
- ➔ HOGE TESTSNELHEID
- ➔ HOGE MEETNAUWKEURIGHEID
- ➔ MODULAIR NETWERK TOT 50 MODULES
F67
HOGESNELHEIDS LEKTESTER VOOR INDUSTRIËLE KWALITEITSCONTROLE
Zonder enige twijfel, de kleinste hoogwaardige lektester op de markt. Een van de belangrijkste voordelen is dat onze F67 module dicht bij het testonderdeel kan worden gemonteerd, wat de beste meetomstandigheden garandeert. U kunt tot 50 modules in serie schakelen en ze bedienen met een touchscreenpaneel + onze gebruiksvriendelijke interface: F67 demo.
Speciaal aangepast voor automatische en semi-automatische testmachines, de F67 heeft een volledig scala aan specificaties tegen een zeer concurrerende prijs.
F67 : TOEPASSINGEN
Verpakking, blister, horloge, mobiel telefoon, pneumatische en hydraulische fittingen…
F67 : KENMERKEN
• Differentiële drukverlies-lekmeting
• Soorten metingen: Directe modus / Afgesloten testonderdelen / Gedesensitiseerde lekmodus
• Slimme drukregeling zonder regelaar – automatisch vullen (optioneel)
• Elektronische regeling (optioneel)
• Eenheden: Pa, Pa/s, sccm
• Compacte afmetingen – totaal (mm):
(HxBxD) Mini: 141.5 x 200 x 97 – Maxi: 155.5 x 234.5 x 97
• Mechanische of elektronische regelaar van vacuüm tot 5 bar
• Geïntegreerde vul- en ontluchtingskleppen
• Ethernet-netwerk tot 50 modules (Modbus IP)
• DIN-rail montage
MILIEU :
ROHS-norm
MEETKENMERKEN :
| DRUKVALMETING | ||
| Bereik | Nauwkeurigheid* | Max. resolutie |
| 0 – 50 Pa | ±(1,5 % Reading + 0,5 Pa) | 0,01 Pa |
| 0 – 500 Pa | ±(1 % Reading + 1 Pa) | 0,1 Pa |
| 0 – 5 000 Pa | ±(1 % Reading + 10 Pa) | 1 Pa |
*Optionele laboratoriumnauwkeurigheid beschikbaar

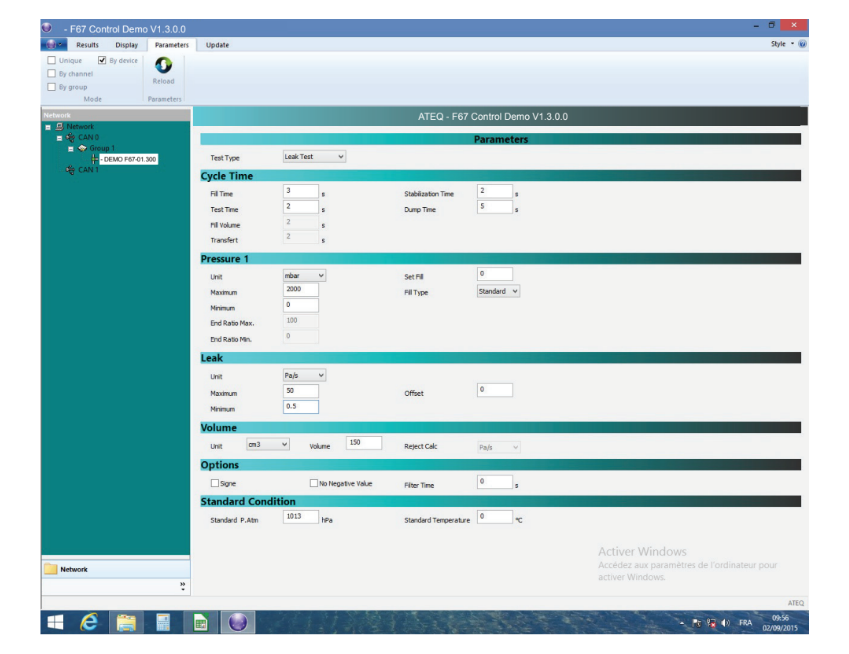

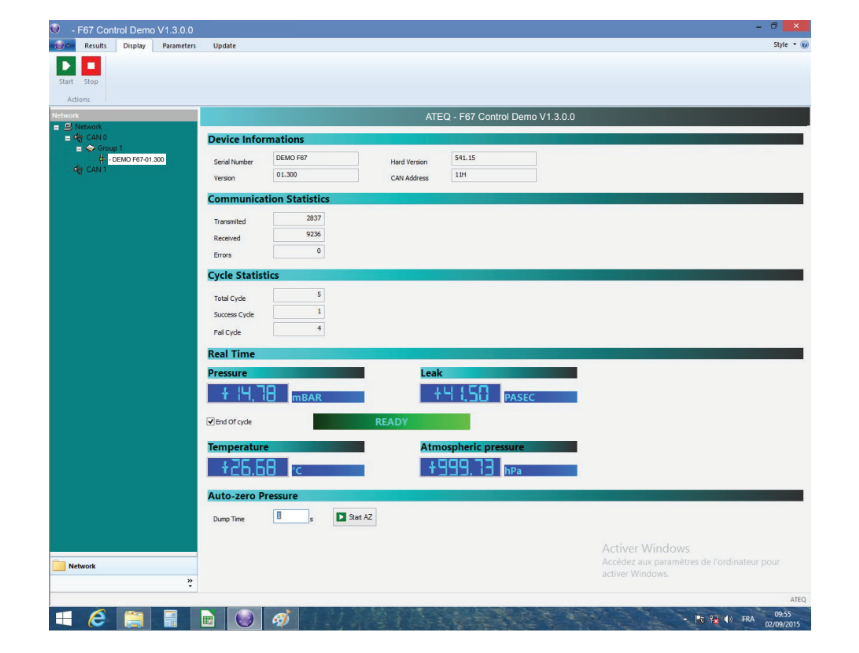

F67 Demo-interface
F67 : SPECIFICATIES
F67 : FACTSHEETS
Gedetailleerde informatie over de F67, inclusief functies, specificaties, enz.
F67 : TECHNOLOGIE
Verreweg de meest populaire technologie, differentiële drukdaling maakt gebruik van een referentievolume om uw onderdeel te testen. Dit helpt om te compenseren voor eventuele variaties in omgevingsdruk of temperatuur, aangezien deze gelijktijdig op beide onderdelen optreden.
Alleen een lek in het testonderdeel zal resulteren in een beweging van het membraan van onze transducer.
Het tweede voordeel van deze methode is dat de nauwkeurigheid niet afneemt bij de testdruk, omdat de transducer drukverschillen meet tussen de twee circuits, in tegenstelling tot de traditionele drukdaaltechnologie die drukdalingen meet ten opzichte van de atmosfeer.
Direct meetprincipe
Het testonderdeel 3 en het referentieonderdeel 5 worden gevuld tot een identieke druk.
Een differentiële sensor 4 meet de drukvariatie tussen het testonderdeel 3 en het referentieonderdeel 5.
In sommige toepassingen kan het referentieonderdeel worden vervangen door een dop.
Gedesensitiseerde test
Deze modus wordt gebruikt voor de meting van grote lekken, wanneer het vereiste afkeuringsniveau hoger ligt dan het volledige bereik van de differentiële sensor.
De testdruk wordt toegepast op de ingang van het testonderdeel 3. De meting wordt uitgevoerd door de druksensor 2.
Andere soorten tests zijn optioneel beschikbaar.
